道路作業用発炎筒 H2.5R

発炎筒 H2.5R 開発コンセプト

高速道路上は気象による強風だけでなく、通行する車両(特に大型車両)が起こす走行風によりかなりの強風が吹き荒れています。そのために発炎筒にはこれまでも様々な転がり防止機能が施されてきました。しかし、小さな発炎筒が転がるのを完全に防止するには至っておらず、転がった発炎筒による周辺の法面火災の危険は拭い去れていません。
発炎筒H2.5Rは、従来の発炎筒に３つの改良を加え燃焼時の安全性を追求します。

・・燃焼時間と作業時間の連携

従来の発炎筒は、ＪＩＳ規格品に合わせたものが多く燃焼時間が５分以上のものがほとんどです。このため、作業時間が短い場合は作業終了後もしばらく燃焼が続くために発炎筒が強風により転がる可能性が増していました。
発炎筒H2.5Rは、作業時間に見合った燃焼時間を割り出すことにより作業時間終了後に転がる危険性を極力減少しました。

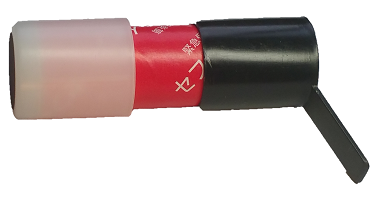

・・転がり防止ブラケット

転がり防止ブラケットの位置を燃焼部の真逆に設けることにより、
燃焼し終わるまで転がり防止効果を発揮します。

・・二重の転がり防止機能

発炎筒H2.5Rは、特殊樹脂製ケースを採用しており、発炎時に樹脂ケースが燃焼により溶けて道路面に接着します。転がり防止ブラケットと合せて二重の転がり防止機能を発揮します。

・・廃棄処理費の削減

必要な時間に応じて使用燃焼するので、燃え残りが無く火薬の廃棄処理費が大幅に削減されます。

項　　　目
名　　　称	道路作業用発炎筒
型　　　式	H２．５R
発炎時間	２分４０秒以上
総　重　量	４６ｇ
火薬重量	４０ｇ
炎　　　色	紅炎
発　炎　剤	固形
光　　　度	１６０cd以上
寸　　　法	Φ２４mm×７６mm（ブラケット足部除く）
ブラケット	１本足付／特殊樹脂　黒色 ※ブラケット足部(５mm×２５mm)

　

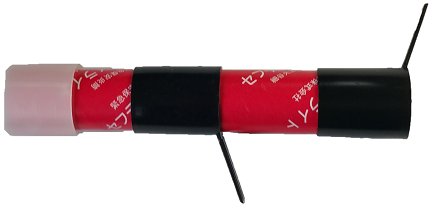

交通規制作業の内容等で発炎筒の燃焼時間が2分40秒では短い場合は、発炎筒H2.5Rを連結してご使用下さい。２倍の燃焼時間が確保出来ます。（５分以上）
燃焼時間と作業時間の連携および二重の転がり防止機能は同様に機能します。


※	本品を接続してご使用になる場合、キャップを外した本体をブラケット下部に強く押し込んで下さい。接続が不完全な場合には燃焼が連続しないことがあるのでご注意下さい。(接続した状態で落下させると接続が外れたり、燃焼が連続しないことがあるのでお止めください。

※	道路作業用発炎筒 H2.5Rは、高速道路又は一般道路での作業、特に作業帯設置および撤去時に昼夜、後続運転手に注意を喚起し、安全かつ円滑に作業を行うための製品です。

火薬取締法・販売・消費・保管・運搬について

１．

２．

３．

４．
５．

６．

発炎筒H2.5Rは火薬取締法　同法施行規則第１条の5第６号の規定
に基づく緊急保安炎筒の内容(平成9年通商産業省告示第237号)適
合の「道路作業用緊急保安炎筒」です。
発炎筒H2.5Rは火薬取締法上がん具煙火と同等品ですので、販売・
消費の許可はいりません。
発炎筒H2.5Rは安全な場所でスチールロッカー等の堅固な施設に収
納し盗難防止に留意した保管場所であれば火薬重量が合計25㎏(当
該発炎筒625本)まで許可なしで貯蔵出来ます。
消費量は、道路作業用なら無制限ですので安心してご使用下さい。
無届で運搬できる数量は、がん具煙火同等品は2t(当該発炎筒5万
本)までです。
水底トンネル内や長大トンネルでは、火薬等危険物の運搬は車両や
運搬量に制限がありますので、各道路管理者のHP等でご確認くださ
い。

（その他ご不明な点があれば弊社までご連絡ください。）

W880×D380×H1100mm
※　発炎筒専用保管庫
　　もご用意しました。

　[販売元]　株式会社プラン・ドゥ　　　　　　　　　　　　　　　　　　　　　　
　　〒194-0013 東京都町田市原町田2-22-30
　　TEL 042-710-6060 FAX　042-705-7258

新開発　発炎筒H2.5R 特許出願中
